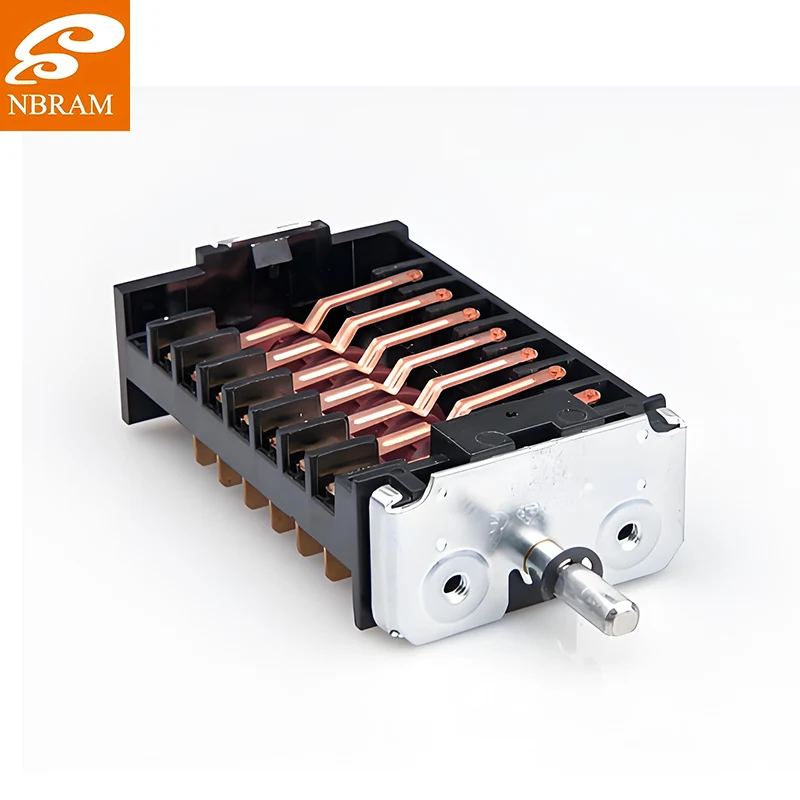

Cuando la selección precisa de circuitos y las operaciones de conmutación confiables son fundamentales para sus sistemas eléctricos, el interruptor giratorio de NBRAM ofrece la precisión mecánica y la confiabilidad eléctrica que exigen los profesionales. Habiendo especificado estos para todo, desde paneles de control industriales hasta equipos de audio, puedo dar fe de que un producto de calidad marca la diferencia entre un funcionamiento fluido y una resolución de problemas constante. Estos interruptores cuentan con una construcción mecánica robusta con posicionamiento de retén positivo, contactos de aleación de plata para baja resistencia y larga vida útil, y configuraciones personalizables, desde diseños simples unipolares hasta complejas disposiciones de varias plataformas. Ya sea que esté buscando componentes de conmutación para instrumentación, distribución de energía o sistemas de control, los interruptores giratorios de NBRAM brindan retroalimentación táctil y rendimiento eléctrico que garantiza un funcionamiento confiable a través de miles de ciclos. Solicite estos interruptores mecánicos de precisión para aplicaciones donde la confiabilidad de la conmutación afecta directamente el rendimiento del sistema y la seguridad operativa.
Después de años de luchar con sistemas de conmutación mal diseñados que fallaban en los peores momentos posibles, he desarrollado un profundo aprecio por la elegancia mecánica y la confiabilidad eléctrica de los interruptores giratorios diseñados adecuadamente. Los productos de NBRAM representan la combinación perfecta de precisión mecánica y rendimiento eléctrico: no son simplemente creadores de contactos, sino sofisticados dispositivos de enrutamiento de circuitos que manejan todo, desde conmutación de señales de bajo nivel hasta control de circuitos de alta potencia. Lo que los distingue es su capacidad para proporcionar múltiples configuraciones de circuitos a través de una única interfaz de control, lo que ofrece a los ingenieros una flexibilidad incomparable en el diseño del sistema y al mismo tiempo mantiene la retroalimentación táctil en la que los operadores confían para una operación segura.
Examinemos las especificaciones técnicas que importan en aplicaciones de conmutación reales. Los interruptores giratorios de NBRAM manejan clasificaciones de corriente de 0,5 A a 30 A a 250 V CA, según el material y la configuración del contacto. La resistencia de contacto permanece por debajo de 20 mΩ para contactos de aleación de plata, crucial para mantener la integridad de la señal en aplicaciones sensibles. La resistencia de aislamiento supera los 100 MΩ a 500 V CC, mientras que la rigidez dieléctrica soporta 1500 V CA durante un minuto sin averías. La vida mecánica normalmente supera los 50.000 ciclos para los modelos estándar, y algunas versiones de servicio pesado alcanzan las 100.000 operaciones. La temperatura de funcionamiento oscila entre -40 °C y 85 °C, lo que garantiza un rendimiento confiable en diversas condiciones ambientales. El número de posiciones varía de 2 a 12 por plataforma, con configuraciones de varias plataformas que permiten un enrutamiento de circuitos complejo. Los requisitos de torsión varían de 5 a 50 N-cm según el tamaño del interruptor y la cantidad de posiciones.
El proceso de fabricación del interruptor giratorio combina el mecanizado de precisión con la excelencia en ingeniería eléctrica. Comenzamos con la selección del material de contacto: aleaciones de plata de alta pureza para aplicaciones generales u óxido de plata y cadmio para conmutación de corriente más alta donde la resistencia del arco es crítica. El proceso de conformación de contactos utiliza estampado y conformación de precisión para crear contactos con superficies de contacto óptimas que garantizan una baja resistencia y un funcionamiento confiable.
El ensamblaje mecánico es donde ocurre el verdadero arte. Cada mecanismo de retención está cuidadosamente calibrado para proporcionar el equilibrio perfecto entre posicionamiento positivo y rotación suave. He observado a nuestros técnicos de ensamblaje ajustar las tensiones de los resortes y la ubicación de los rodamientos de bolas para lograr ese "clic" satisfactorio en el que los operadores confían para confirmar la posición. Se presta especial atención al mecanizado del eje; Utilizamos ejes de latón o acero inoxidable con tolerancias de precisión que garantizan una rotación suave sin oscilaciones ni juego.
El proceso de fabricación de la plataforma implica el moldeado de precisión del material aislante. Utilizamos plásticos termoestables rellenos de vidrio que brindan una excelente resistencia dieléctrica y al mismo tiempo mantienen la estabilidad dimensional ante variaciones de temperatura. Los portadores de contactos están moldeados con ranuras de precisión que garantizan una alineación perfecta de los contactos móviles con los terminales estacionarios.
El proceso de ensamblaje final implica una alineación cuidadosa de múltiples plataformas para interruptores complejos. Nuestros técnicos utilizan herramientas de alineación óptica para garantizar un registro perfecto entre plataformas, porque en los interruptores multipolares, incluso una ligera desalineación puede causar problemas de sincronización durante las operaciones de conmutación.
Cada interruptor giratorio completado se somete a pruebas rigurosas que incluyen verificación de continuidad eléctrica en cada posición, pruebas de resistencia de aislamiento, validación de rigidez dieléctrica y pruebas de funcionamiento mecánico. Probamos los interruptores durante todo su ciclo de vida mecánico para verificar el rendimiento constante y la confiabilidad de los contactos. Además, realizamos pruebas ambientales que incluyen pruebas de ciclos térmicos, exposición a la humedad y vibraciones para garantizar un funcionamiento confiable en condiciones del mundo real.
Donde los interruptores giratorios realmente demuestran su valor es en aplicaciones que requieren múltiples configuraciones de circuitos desde un único punto de control. Los he especificado para paneles de control industriales donde los operadores necesitan seleccionar entre diferentes modos de funcionamiento de la máquina o parámetros de proceso. El posicionamiento del retén positivo proporciona retroalimentación táctil que confirma la posición del interruptor sin requerir confirmación visual, algo crucial en entornos donde los operadores necesitan mantener la vista en el proceso en lugar de en los controles. La capacidad de manejar circuitos de señal y de potencia los hace ideales para aplicaciones de instrumentación donde el espacio es limitado pero los requisitos de funcionalidad son altos. Recientemente, implementamos un interruptor giratorio multiplataforma en consolas de mezclas de audio donde manejan tanto la selección de canales como el control de ecualización; la confiabilidad ha sido excepcional a lo largo de años de uso diario en entornos profesionales exigentes.
