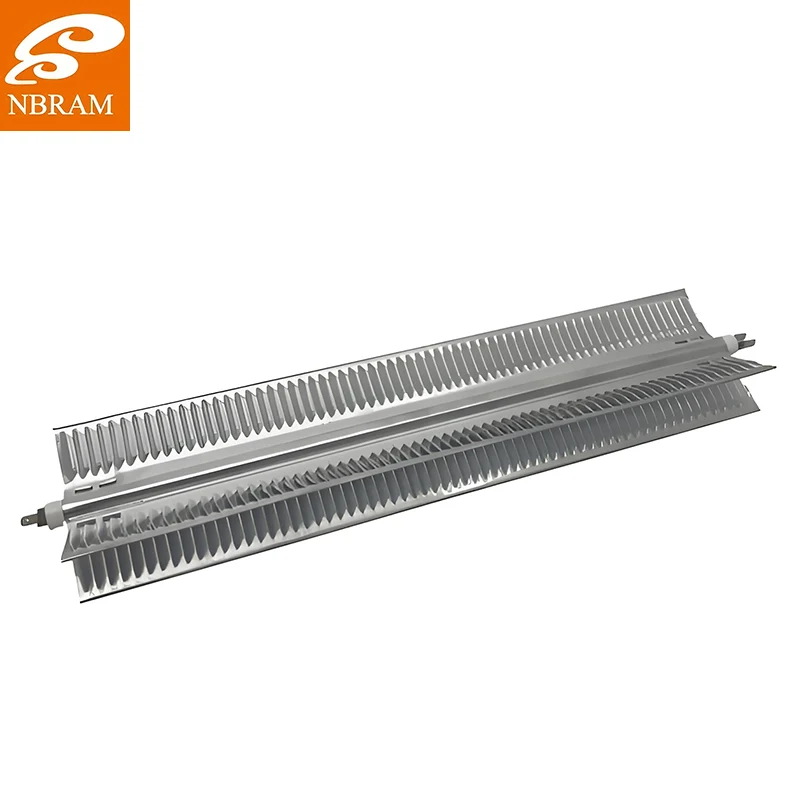

Cuando las limitaciones de espacio exigen una superficie de calefacción máxima en un espacio mínimo y al mismo tiempo mantener una transferencia térmica eficiente, el tubo calefactor de aluminio en forma de X de NBRAM ofrece la solución geométrica perfecta que supera a los elementos calefactores rectos tradicionales. Habiendo diseñado sistemas de calefacción para equipos de procesamiento de plástico donde cada milímetro cuenta, puedo confirmar que no son solo elementos calefactores: son multiplicadores de eficiencia térmica que transforman espacios compactos en potentes zonas de calefacción. Estos innovadores tubos calefactores cuentan con perfiles de aluminio extruidos con precisión con alambre de resistencia integrado, una relación superficie-volumen optimizada que maximiza la disipación de calor y una sección transversal en X única que proporciona rigidez estructural y al mismo tiempo ofrece cuatro superficies calefactoras en lugar de una. Ya sea que esté buscando soluciones de calefacción para máquinas de moldeo por inyección, equipos de embalaje u hornos industriales, los tubos calefactores de aluminio en forma de X de NBRAM ofrecen el rendimiento térmico y la eficiencia del espacio que los calentadores convencionales simplemente no pueden igualar. Solicite estas maravillas de calefacción geométricas para aplicaciones donde la eficiencia térmica y la optimización del espacio son igualmente críticas.
Después de luchar con elementos calefactores convencionales que ocupaban demasiado espacio o proporcionaban una superficie de calentamiento insuficiente, descubrir los tubos calefactores de aluminio en forma de X fue como encontrar la solución perfecta a los desafíos espaciales de la ingeniería térmica. Los tubos calefactores de aluminio en forma de X de NBRAM representan un avance geométrico en la tecnología de calefacción: no son simplemente elementos calefactores, sino sistemas térmicos optimizados en el espacio que ofrecen cuatro superficies calefactoras en el espacio que ocupa un solo elemento tradicional. Lo que hace que estos componentes sean tan revolucionarios es su capacidad de proporcionar una superficie significativamente mayor sin aumentar las dimensiones generales, lo que permite a los ingenieros lograr un rendimiento térmico que normalmente requeriría múltiples calentadores convencionales. La construcción de aluminio garantiza una respuesta térmica rápida y una excelente distribución del calor, mientras que la sección transversal única proporciona beneficios estructurales que simplifican el montaje y la integración en conjuntos complejos.
Donde el tubo calefactor de aluminio en forma de X realmente revoluciona la gestión térmica es en aplicaciones donde el espacio es absolutamente escaso pero los requisitos de calefacción siguen siendo exigentes. Los he especificado para calentadores de boquillas de moldeo por inyección donde la configuración en X se envuelve perfectamente alrededor del canal de fusión, proporcionando un calentamiento uniforme desde todos los lados y manteniendo el factor de forma compacto que exigen los diseñadores de moldes. Las cuatro superficies calefactoras aumentan drásticamente la eficiencia de la transferencia de calor en comparación con los calentadores redondos o planos: hemos medido mejoras en la uniformidad de la temperatura de hasta un 40 % en aplicaciones de procesamiento de plástico. La rigidez estructural de la forma de X también permite que estos calentadores funcionen como elementos estructurales en el ensamblaje, lo que reduce la necesidad de soportes de soporte adicionales. Recientemente, los implementamos en maquinaria de embalaje donde brindan calentamiento simultáneo a múltiples mordazas de sellado desde una sola unidad compacta; el ahorro de espacio permitió a nuestro cliente agregar dos estaciones de sellado adicionales dentro del mismo espacio de la máquina.
El proceso de fabricación del tubo calefactor de aluminio en forma de X representa una intersección fascinante entre la metalurgia, la ingeniería eléctrica y la tecnología de extrusión de precisión. Comenzamos con palanquillas de aluminio de alta pureza seleccionadas específicamente por sus propiedades de conductividad térmica y características de extrusión. La composición de la aleación de aluminio es fundamental: utilizamos aleaciones 6063 o 6061 que proporcionan el equilibrio perfecto entre conductividad térmica, resistencia mecánica y rendimiento de extrusión.
El proceso de extrusión es donde ocurre la magia. Nuestros troqueles de extrusión diseñados a medida crean el perfil en X preciso con cuatro brazos iguales que deben mantener la estabilidad dimensional a lo largo de toda la longitud del elemento calefactor. La temperatura y la velocidad de extrusión se controlan cuidadosamente para garantizar una estructura de grano y un acabado superficial consistentes. Pasé horas observando el proceso de extrusión, ajustando parámetros en fracciones de grados y milímetros por minuto para lograr la consistencia perfecta del perfil.
Después de la extrusión, los perfiles de aluminio se someten a un mecanizado de precisión para crear los canales para el cable de resistencia. Utilizamos fresadoras CNC que cortan las ranuras de los cables con tolerancias de ±0,05 mm, algo crucial para garantizar una colocación uniforme de los cables y una distribución del calor. La geometría de la ranura está optimizada para proporcionar un área de contacto máxima entre el cable de resistencia y el aluminio mientras se mantiene el aislamiento eléctrico.
El proceso de instalación del cable de resistencia requiere equipo especializado y técnicos capacitados. Utilizamos cables de resistencia de níquel-cromo o hierro-cromo-aluminio enrollados con precisión a valores de resistencia específicos. El alambre se coloca cuidadosamente en las ranuras y se fija temporalmente antes del proceso de compactación final.
La etapa de compactación es donde el tubo calefactor alcanza su integridad estructural final. Utilizamos prensado hidrostático que aplica una presión uniforme desde todas las direcciones, asegurando un contacto perfecto entre el cable de resistencia y el aluminio y eliminando cualquier espacio de aire que crearía puntos calientes. Los niveles de presión y la duración se calibran cuidadosamente en función de la aleación de aluminio y el tipo de cable específicos.
Los pasos finales de fabricación incluyen la fijación de terminales, pruebas de aislamiento y aplicación de revestimiento protector. Utilizamos revestimientos cerámicos de alta temperatura que proporcionan aislamiento eléctrico y al mismo tiempo permiten una transferencia de calor eficiente. Cada tubo calefactor completado se somete a rigurosas pruebas eléctricas que incluyen verificación de resistencia, pruebas de rigidez dieléctrica y medición de resistencia de aislamiento.
El control de calidad incluye análisis de imágenes térmicas en el que operamos el tubo calefactor y utilizamos cámaras infrarrojas para verificar la distribución uniforme de la temperatura en las cuatro superficies. También realizamos pruebas de ciclos térmicos para garantizar la confiabilidad a largo plazo y la resistencia a la fatiga térmica.
Examinemos las especificaciones técnicas que definen el rendimiento del tubo calefactor de aluminio en forma de X. Los tubos en forma de X de NBRAM suelen presentar dimensiones de sección transversal que van desde 15 mm × 15 mm hasta 40 mm × 40 mm, con longitudes estándar de 200 mm a 2000 mm. Las densidades de potencia varían de 1,5 W/cm² a 6,0 W/cm² según los requisitos específicos de la aplicación. Las temperaturas de funcionamiento alcanzan hasta 450°C con superficies de aluminio, mientras que el cable de resistencia interna puede soportar temperaturas de hasta 1200°C. Las clasificaciones de voltaje cubren voltajes industriales estándar de 120 V a 480 V CA, con valores de resistencia personalizados para lograr salidas de potencia específicas. La aleación de aluminio proporciona una conductividad térmica de aproximadamente 200 W/m·K, lo que garantiza una transferencia de calor eficiente desde el cable de resistencia a la superficie calentada. El aislamiento eléctrico entre el cable de resistencia y el cuerpo de aluminio supera los 100 MΩ a 500 V CC, con una rigidez dieléctrica nominal de 1500 V CA durante un minuto.
